二次压降负载测试仪 测试步骤为了保证各测试项目的精度,必须严格按照测试步骤进行。压降测试:步:将仪器上PT侧的测试线和WH侧的测试线均连接到被测计量装置的PT出线端子处;(具体接线方法见后节说明)第二步:进入相应的自校界面(三线或四线)进行自校;第三步:在不关机的情况下,将仪器WH侧的测试线用放线盘布线到被测计量装置的表计的电压接线端子;(具体接线方法见后节说明)第四步:进入相应的测试界面(三线或四线)进行测试;第五步:将测试结果打印出来,测试完成。六、使用方法1.三线压降自校接线方法三线自校接线方法如图十九。图十九2.三线压降测量接线方法三线压降测量接线方法如图二十。图二十3.四线压降自校接线方法四线自校接线方法如图二十一。图二十一4.四线压降测量接线方法四线测量接线方法如图二十二。图二十二5.三线PT负荷测试方法三线PT负荷测试时,电压线B相跟N相短接,钳Ia、钳Ic分别夹A相、C相电流,钳Ib不夹。见图二十三。图二十三6. CT负荷测试方法CT负荷测试时,接线如下图。见图二十四。图二十四7.四线PT负荷测试方法四线PT负荷测试时,钳Ia、钳Ib、钳Ic、分别夹A相、B相、C相电流。见图二十五图二十五七、打印功能每做完一项试验,按F4键均可将测试结果打印出来,每种项目的数据类型各有不同,此处不一一介绍。在结果查询时按下F4键也可将当前正在浏览的记录中的数据打印出来。八、电池维护仪器采用高性能锂离子充电电池做为内部电源,操作人员不能随意更换其他类型的电池,避免因电平不兼容而造成对仪器的损害。仪器须及时充电,避免电池深度放电影响电池寿命,正常使用的情况下尽可能每天充电(长期不用在一个月内充一次电),以免影响使用和电池寿命,每次充电时间应在6小时以上,因内部有充电保护功能,可以对仪器连续充电。每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态,重新装入电池后,不能直接工作,需要用充电器给加电使之解除保护状态,才可正常工作。九、注意事项1.在测量过程中一定不要接触测试线的金属部分,以避免被电击伤。2.测量接线一定要严格按说明书操作,否则后果自负。3.测试之前一定要认真检查接线是否正确。4.使用有地线的电源插座。5.不能在电压和电流过量限的情况下工作。6.仪器在室外使用时,尽可能避免或减少阳光对液晶屏直接曝晒。
二次压降负载测试仪主要由厂家设置一些初试出厂数据。第五章CT负荷测试说明5. 1接线图单相CT负荷测试接线图5. 2具体操作说明按接线图接线后,打开仪器仪器,显示主菜单按“确定”键进入主界面如图,按“上下”“确定”键选择到“CT负荷”如图输入各项参数(方法是按“上下”键移动到需要修改的地方,按“确定”键,然后按数字键输入即可)移动“上下”键到“开始测量”按“确定”键进入测量界面,如图如果需要存储,长按数字键“2”后,按“确定”键即可。—I:CT二次电流—R:CT二次负荷中的电阻分量—X:CT二次负荷中的电抗分量—COSφ:根据R,X算出的功率因数—U:—Z:U/I —Sn:U*I—φ:根据R X算出二次负荷电流电压之间的角度第六章 PT负荷测试说明6. 1接线图单相PT负荷测试接线图6. 2具体操作说明按接线图接线后,打开仪器,仪器显示主菜单图按“确定”键进入主界面如图按“上下”“确定”键选择到“PT负荷”如图,输入各项参数(方法是按“上下”键移动到需要修改的地方,按“确定”键,然后按数字键输入即可)移动“上下”键到“开始测量”按“确定”键进入测量界面,如图如需要存储,长按数字键“2”后,按“确定”键即可。—U:PT二次电压;—G:PT二次负荷中的电导分量;—B:PT二次负荷中的电纳分量;—φ:根据G,B算出的角度;—I:-Y:I/U—Sn:U*I第七章 检定方法7. 1CT负荷检定接线图检定时可以使用互感器整检台,选择阻抗测量回路即可,只需要TO TX短接后穿过钳表。KD接电压输入(使用PT侧黄色和黑色两根7. 2PT负荷检定接线图检定时可以使用互感器整检台,选择导纳测量回路即可。只需要KD短接后穿过钳表。AX接电压输入(使用PT侧黄色和黑色两根线)。

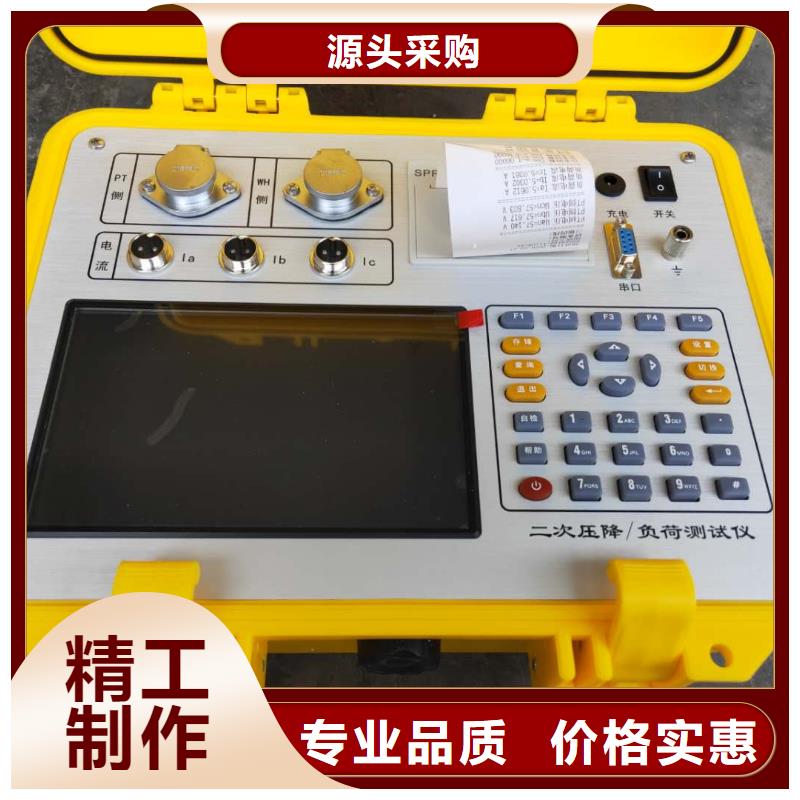

二次压降负载测试仪一、功能特点1、通过无线的方式自动完成三相三线或三相四线制的电压互感器二次压降的测量,不需要普通方式中要在仪器到测试远端铺设一条很长的电压测试线,这样可避免由于线路过长引起的不必要的短路故障;2、非GPS同步方式,无需寻星,使用快捷、方便。3、自动计算三相的比差、角差、综合误差。4、自动测量电压、电流互感器二次回路的负荷。5、能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据,并在以后的测试中自动修正。6、特别设计了软件修正功能,不需硬件调整就能实现精度修正,在各级电力试验研究部门均可现场检定。7、各种电参量同屏显示,电压、电流、相角、功率因数、有功功率、无功功率、视在功率均可测量;可显示各相参数的波形图。8、具备谐波测量功能,可测量32次以下电压、电流的谐波含量。9、内置大容量充电电池组,在室外无220V交流电情况下可由仪器内电池组供电,内置快速自动充电器,可对电池组快速充电。10、电池剩余电量百分数指示功能,绝非简单的亏电报警。11、大屏幕、高亮度的真彩色液晶显示屏,全汉字图形化菜单及操作提示实现友好的人机对话,导电硅胶按键使操作更简便,宽温液晶带自动对比度、亮度调节,可适应冬夏各季。12、用户可随时将测试的数据通过微型打印机将结果打印出来。13、测试结果存储功能,可存储200组测试数据。14、配备了后台管理软件,可将存储记录上传到计算机进行统一管理。
