三相标准功率源 主要技术指标3．1 交流电压量程　　50V、100V、200V、400V、600V 　 输出容量　20VA；3．2 交流电流量程　　0.2A、1A、2.5A、5A、10A、50A　　 输出容量　30VA；3．3 交流电压、电流调节范围 0～130％ FS（50A量程0～120％ FS）， 调节细度 5×10-5；3．4 工频交流电压、电流准确度 0.05％ FS；3．5 有功功率（50V～400V）准确度 0.05％ FS；3．6 无功功率（50V～400V）准确度 0.1％ FS；3．7 电流对同名相电压的相位准确度　 0.050；3．8 频　率　　调节范围 45～65Hz， 调节细度 0.001Hz，调定值准确度 0.01Hz；3．9 相　位　　调节范围0～359.990， 调节细度 0.010；功率因数 调节范围0～±1， 调节细度 0.0001；调定值准确度0.0005；3．10 交流电压、电流输出波形失真度　　 ≤0.3％；3．11 交流电压、电流及功率输出稳定度　 ≤0.01％ FS /60s；3．12 谐波2～31次，幅度0～40％，各次谐波相位细度0.010·N（N为谐波次数）；3．13 直流电压量程 75mV、75V、150V、300V、500V、1000V 输出容量20W；3．14 直流电流量程　0.5A、1A、2.5A、5A、10A、50A 输出容量50W；3．15 直流电压、电流调节范围0～120％ FS（1000V、50A量程0～105％ FS），调节细度5×10-5；3．16 直流电压、电流输出稳定度　 ≤0.01％ FS /60s（峰－峰值）；3．17 直流电压调定值准确度　　　　　　 　0.05％ FS；3．18 直流电流调定值准确度　　　　　 　0.1％ FS；3．19 直流75mV输出（负载≥5Ω）准确度 0.1％ FS；3．20工作电源　 单相220V±10％，　50Hz±5％；3．21使用环境　 温度200C±100C，　相对湿度≤85％RH；3．22体积重量　 约536×532×205mm3，　25kg（豪华型机箱30kg）。

三相标准功率源 稳定度测量在图6界面中按“2”键进入图8界面，可测量所有电量（交直流电压、电流、功率）的稳定度。设定好采样次数和采样时间，按“OK”键可测量所选电量的稳定度。“倒计次”框中实时倒计当前采样次数，次数至零时表内发出一声蜂鸣提示，显示测得的稳定度值；再继续计数开始下一次的测量，“倒计次”次数至零时刷新显示稳定度值，如此循环测量。若在过程中改变采样次数或采样时间，则立即按新设定值测量。只有按“SEL”键改变被测量或按“返回”键时才退出测量状态。 默认时各参数设置如下：“采样次数”为20（1～120）；“采样时间”为5s（1～25s）；“算法”为PKPK（峰峰值）。按“SEL”键循环选择被测电量，依次为：“交流电压”、“交流电流”、“功率”、“直流电压”、“直流电流”。测量状态为交流电压、交流电流时每按一次“OK”键测量一次三相被测量的幅值对称度。测量状态为直流时包含“直流”和“变送器”，可按“?”键切换；“标准值”栏下显示出当前状态是“直流”还是“变送器”；此时注意接入不同的接线端。注意“直流”和“变送器”的区别：在背板分不同的输入端输入。“直流”为50V以上或0.1A以上；“变送器”输入为24V或24mA。

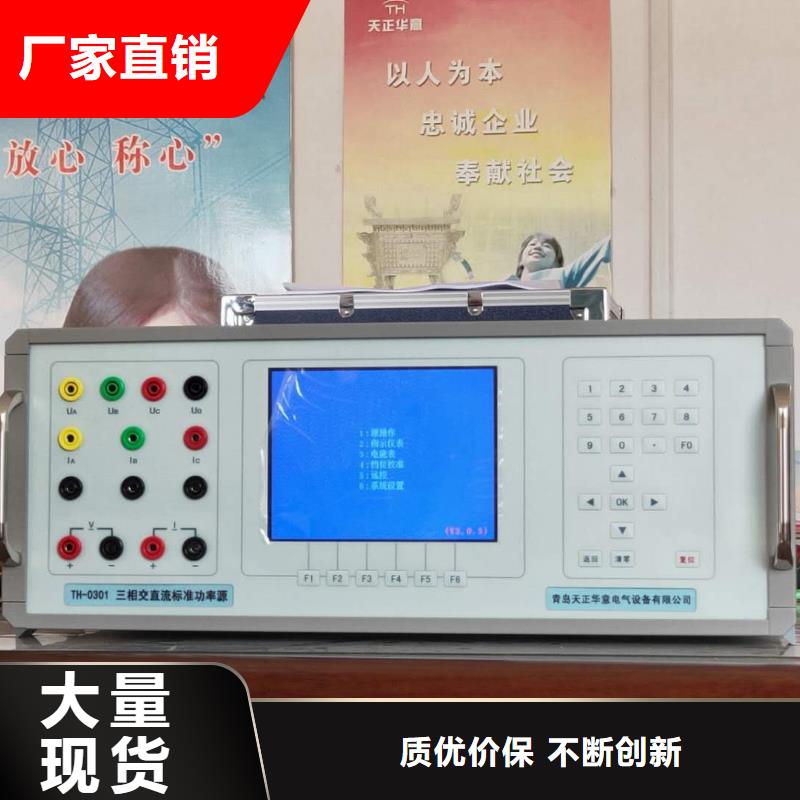

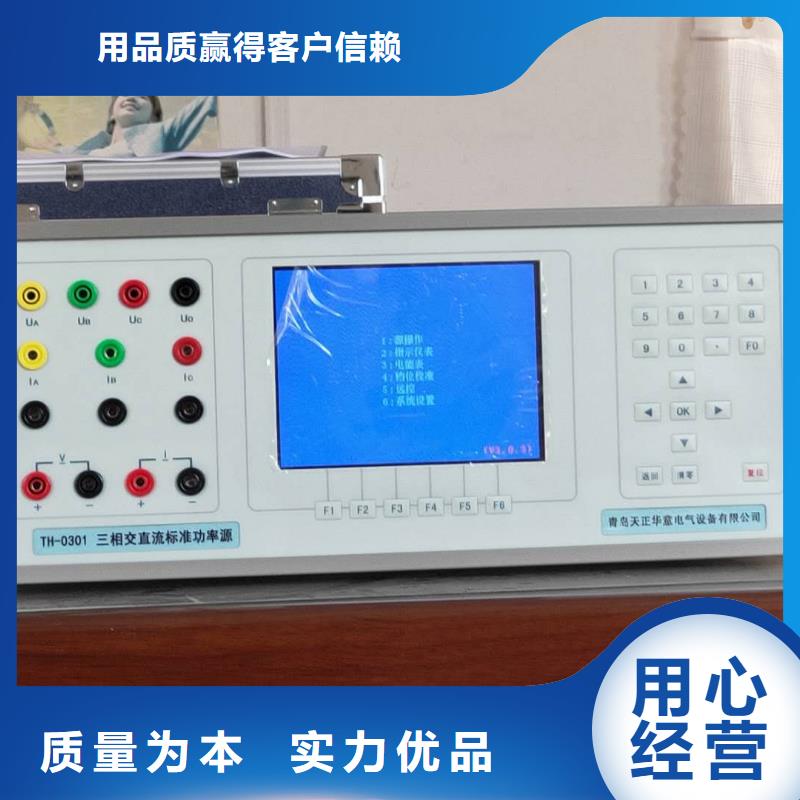

三相标准功率源单相标准功率源采用表源一体化结构，全数字闭环标准源技术，使用嵌入式系统、大屏幕TFT彩色液晶显示器及触摸屏、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门及现场使用。它具有以下特点： 采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。 内嵌高等级标准电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。 具有多种保护功能：限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。 智能档位：在仪器允许输出的范围内，用户可以任意设定电压电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作电流、功率因数试验点丰富，便于配置各种校表方案 数据存储量大，可以很方便查询到校验数据。 带有RS232串口，便于计算机控制及升级软件。
