天正华意电气设备(阜阳市分公司)始终秉承研发带动生产，生产促进研发的循环发展理念，严把 配电终端测试仪质量关，价格关，售后服务关，得到广大新老客户信赖。我们将一如既往，以更好的 配电终端测试仪产品，更优的价格，更及时到位的服务来回馈广大新老客户，与您携手共同走向我们美好的明天。

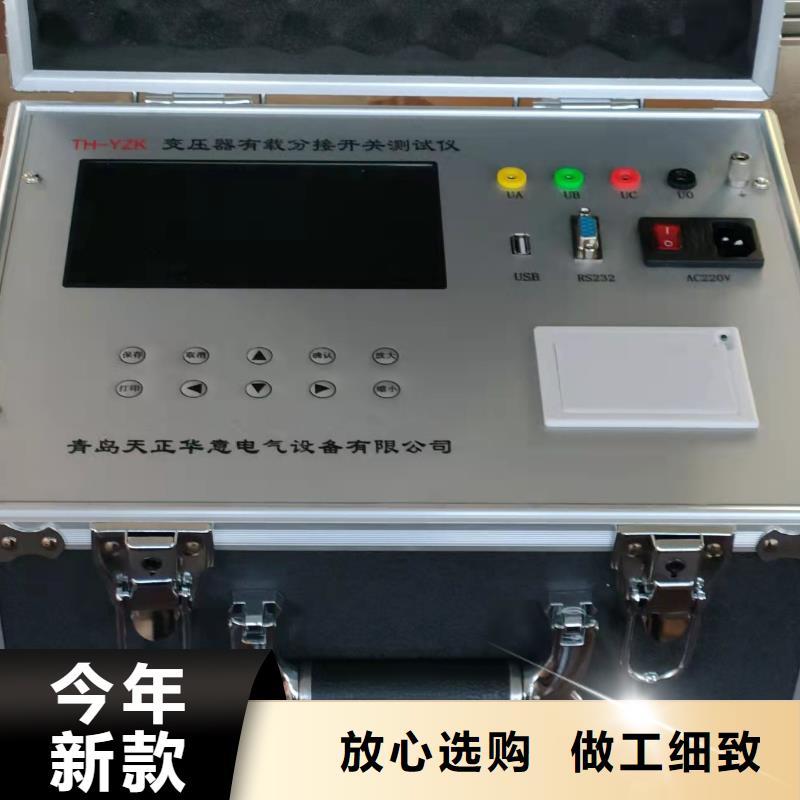

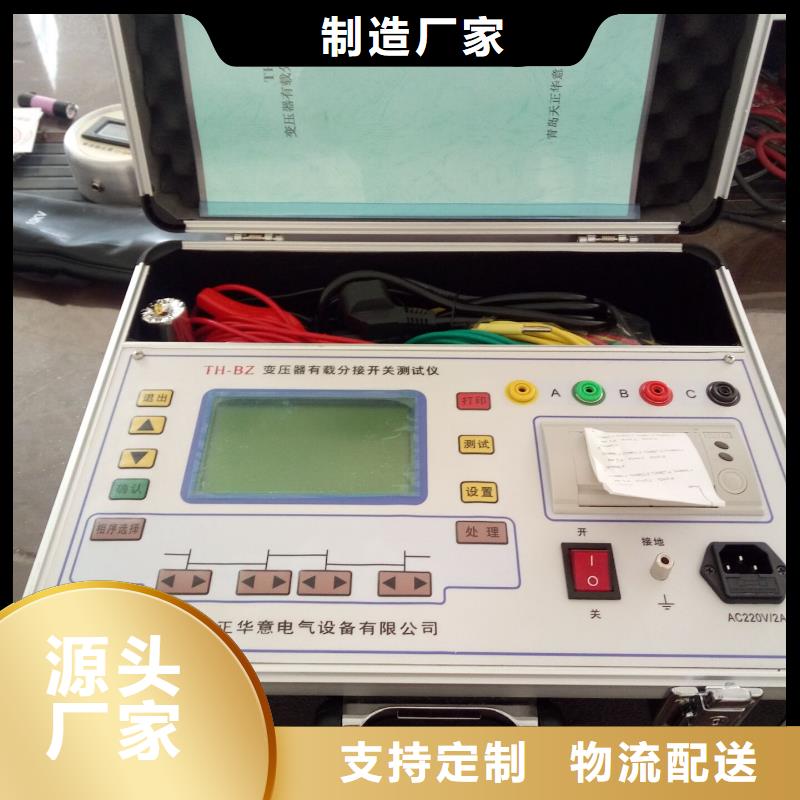

变压器有载开关测试仪测试过渡时间及电阻值测试完毕后，如图A相直流测试波形，先将波形显示区域左边的卡尺定位到测试波形跳变处，然后点开该相波形的数据数据显示标签，点击选择“R1”标签，该相的电阻值便会显示出来。移动红色和绿色卡尺到需要测量的范围后，点击T1、T2、T3得到测量时间。六、分析编辑功能6.1数据查询分析 点击菜单区中【数据查询】项，即可打开数据库中窗口，如图十三所示：点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。图十三分析界面如图十四、图十五所示，在界面的“波形参数测量区”中设有“A-相（mS）、B-相（mS）、C-相（mS）、ABC-相差（mS）”选择并打开其中某一项，如选择“A-相（mS）”，下拉菜单显示“T1、T2、T3”, 点击其中某一项，在该窗口中显示出的值是标尺1到标尺2之间的时间。参数“T1、T2、T3” 含义可由用户自定义为开关的过渡时间或三相开断不同步时间，“T4”是计算出“T1、T2、T3”的时间总和。选准游标尺下方的小方块，可拖动游标尺左右平行移动，将游标尺1平移到波形的左边，移动游标尺2平移到波形的右边，选择点击T1（或T2或T3），在该窗口中显示出的值就是用户定义的时间参数。通过分析编辑，可以确定过渡波形的三相开断不同步时间，三相过渡时间等参数。在三相相差的功能菜单下有三个时间数据：“不同步时间”、“桥接时间”、“三相相差”。“不同步时间”、“桥接时间”利用两个游标尺根据需要卡出时间，“三相相差”是计算出三相“T1”时间值的误差值
变压器有载开关测试仪直流试验测试操作流程5.4.1测试前设置相关参数测试流程与交流测试方法相同，可参考5.3.1.5.4.2测试操作流程首先将“信息设置”中“AD配置”的“输入信号”选择为“直流输入”，如图。然后将“采样频率”修改为10K后，点击“应用”后点击“确认”。现在仪器就进入了直流测试模式。直流测试模式，测试前不用再去设置“阀值设定”，和调节仪器的内部电源。其他测试流程同交流测试模式的测试方法相同，测试流程首先按下“电源启停”按钮后，点击“测试”进入静态电阻测量界面，等待三相静态电阻趋于稳定平衡并缓冲区显示数据缓存后，点击“准备触发”即可切换有载分接开关完成测试。可参照说明书5.3.2。5.4.3直流档位选择本设备直流档位分为“0.3A”和”1.0A”两个档位，目前0.3A档的测试量程是0-40Ω,1.0A档是0-20Ω（电阻量程可根据要求定制调整）。软件操作如图所示，在“辅助选项”中，在测试前点击“直流档位”操作按钮，即可切换直流档位。
