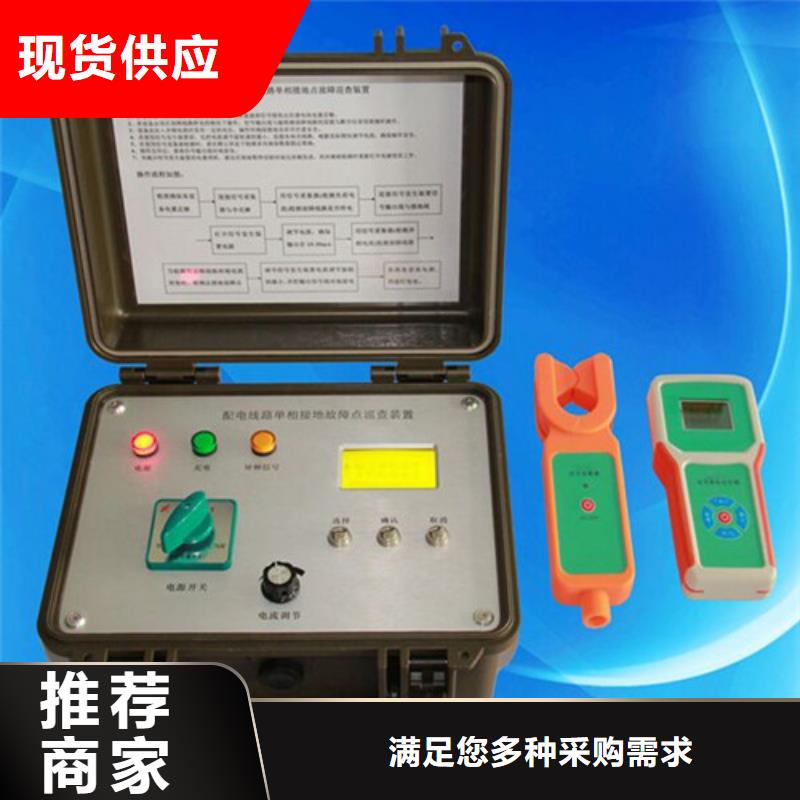

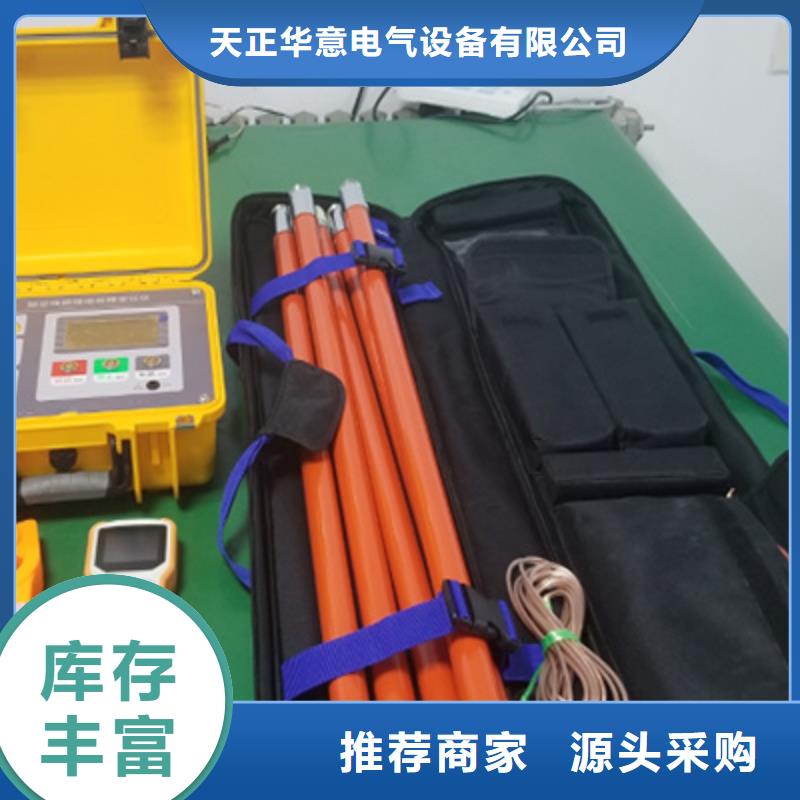

异频线路参数测试仪注意事项① 在每次使用前应检查单相接地故障信号发生装置、信号采集器、信号接收定位仪电池电量足够。② 本设备必须在故障线路停电的情况下操作，信号输出线与被检测故障线路的连接与断开应采用绝缘杆操作。③ 设备在注入异频电流时具有一定的电压，操作时确保接地良好并注意。④ 在使用设备信号源前，先把电流调节旋钮调到小等线路接好，根据实际情况调节电流，确保 操作。⑤ 在使用信号采集器检测时，必须在静止状态下检测多次确保数据稳定准确。⑥ 操作完毕后，要将信号输出端对地放电。⑦ 为减少故障定位仪的电量消耗，建议在现场暂停巡检时退出异频发送，再次继续检测时重新打开电源使其工作。⑧ 启用一台发生装置配置多台信号采集接收器时，需确保信号采集器和信号接收器地址一一对应且不能重复。信号采集器地址在仪器背面显示(编码尾号数字)且不能修改，信号接收器地址在“检测本机电压”中显示可以通过上下按键修改（范围为1-9）。⑨ 长期未使用本巡查装置时，取下信号采集器和信号接收定位器的干电池，并定期对信号发生装置充电。⑩ 请使用之前，详细阅读本仪器说明书。使用中，如果发现仪器故障，请及时与本公司联系，本公司负责修理与更换，不得自行拆卸。六、常见故障处理①当信号发生装置，打开电源，指示灯不亮，可能电池没电，请充电。②当信号采集器与信号定位器通讯不上，可能电池没电，请更换电池。

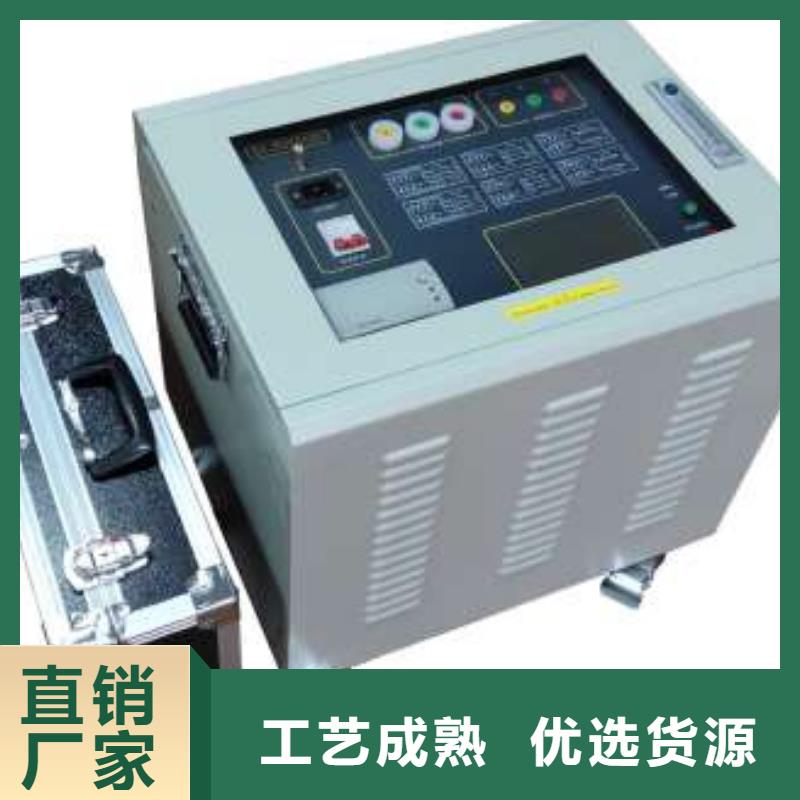

异频线路参数测试仪若线路是短路故障，所显示曲线与正弦曲线相似，既A的值随着频率的争加由小向大再向小变化（见线路短路时驻波比与频率的关系图）。若线路是开路故障，所显示曲线与余弦曲线相似，既A的值随着频率的争加由大向小变化（见线路开路时的驻波比与频率变化的关系图）。根据波的传输理论和理论公式可知，当故障点离测试点距离越近，在注入点出现个驻波波谷时的频率f0越高。当故障点距离太近时可能测量不到f0的值，当故障点离测试点距离太远时f0的值可能只有几百赫兹，我们所测到的可能不是驻波点而是第二、第三驻波点，当曲线波形中驻波点所示故障距离大于50kM时，可通过距离档位按钮选择大于50kM的档位来进行的测量。七、误差的修正本仪器程序中的架空线路波速是固定的，对于不同参数的架空线路，其波数与给定波速会有一定偏差。因此，对于不同参数的架空线路，测出的距离也有一定偏差；但这一偏差可通过下列两种办法进行修正。1.根据对具体线段参数测试，修改程序中架空线路的波速参数，以保证测量精度。本方法适用于同一电压等级线路参数基本一致的用户。此项工作由架空线厂家与用户配合进行。2.用户用SH333仪器对已知长度L0的线路测量时，分别测量非故障相长度L1和故障相长度L2，可通过下列公式得到故障距离。Lx＝L0×L2/L1八、注意事项1.仪器中的蓄电池为全密封型，可以任意放置。2.关上电源开关，将220V市电由所配充电线引入充电插口就可进行充电，充电时间为12小时。3.为了延长电池寿命使电池达到使用效果，应每月进行充放电一次

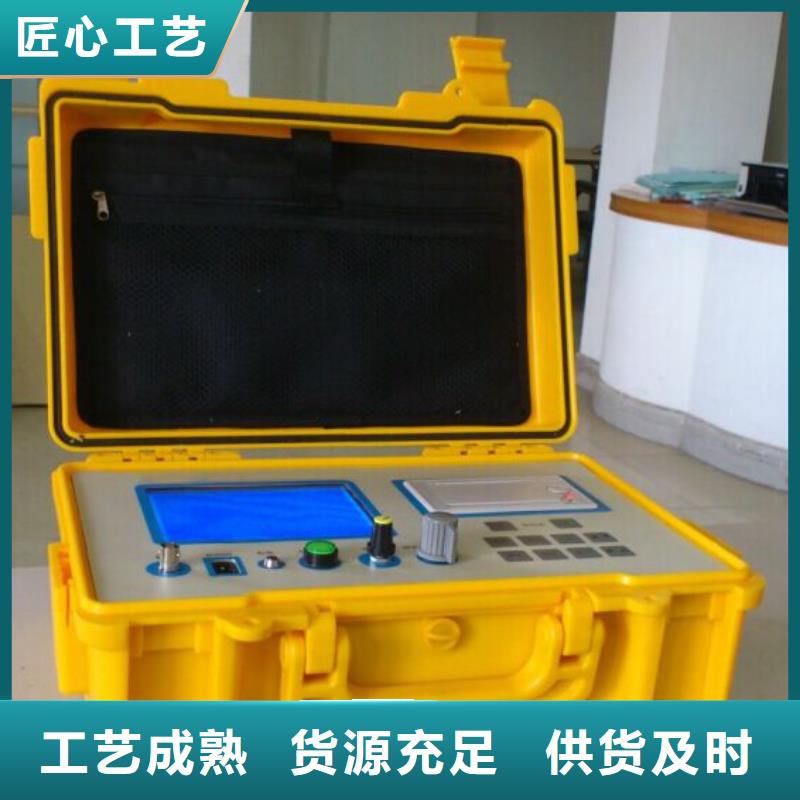

异频线路参数测试仪装置自动进行自检，在装置状态条（“TH-ZJD”条）处显示装置信息：（1）正常时显示TH-ZJD；（2）定值错误时显示为：定值错误。在系统状态条（“系统运行正常”条）处显示系统信息：（1）发生接地时显示：系统接地；（2）发生谐振时显示：系统谐振；（3）发生PT断线时显示为：PT断线；5.2.1主菜单由正常界面按“确认”键，进入主菜单界面。用“上”，“下”键选择菜单，按“确认”键进入相应菜单。按“取消”键，退出主菜单界面，回到正常界面。主菜单如图5.3所示：图5.35.2.2运行菜单运行功能菜单，是为运行人员准备的操作菜单。它只能修改部分参数，和浏览一些必要的参数及运行状态。按“确认”键进入运行菜单，界面如图5.4，5.5所示：图5.4 图5.5使用面板上的方向键( “”, “”,以下简称“方向键”)选择菜单，把光标移到相应的菜单项,按“确认”键进入相应的菜单项：a) “接地故障追忆”：可显示近20次接地故障信息。失电后记录不丢失。接地故障信息显示如图5.6 、5.7所示：图5.6 图5.7母线号：接地线路所在的母线号。母线电压：接地线路所在的母线电压。接地线路：接地线路或母线的名称代码，以及接地相（在有相电压板的条件下）。开始时间：接地线路发生接地时的日期和时间。结束时间：接地线路结束接地时的的日期和时间。信息序号：左下角记录的信息总数量，和当前的记录号，值为20，记录近所发生的接地开始，终止信息。进入菜单时，弹出的为近的记录信息。打印接地记录：对当前记录进行打印。键盘操作：使用“→”“←”方向键可选定查看一条接地记录，使用“↑”“↓”方向键可翻页查看本条记录的全部信息（如图5.6、图5.7）。当光标处于“打印接地记录”时，按“确认”键进行打印。如果故障追忆表内无接地内容，则显示“无记录”，按任意键返回。b) “谐振故障追忆”：可显示近20次谐振故障信息。失电后记录不消失。

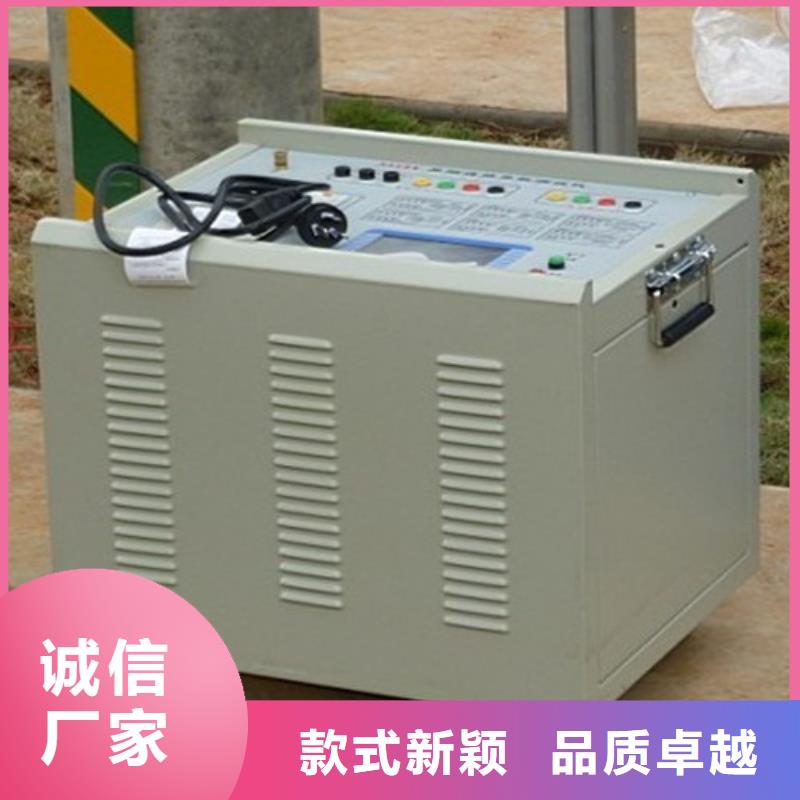

异频线路参数测试仪低压脉冲法现场测试连线如图四所示：图五 低压脉冲法现场接线示意图用低压脉冲仅能测得输电线路上的开路、低阻短路及线路全长，对于线路上的高阻泄漏故障及闪络性故障却无能为力。必须采用“高压闪络法”，即用外加冲击高压强行将故障点击穿，使故障点产生闪图六 冲击高压法现场测试接线示意图络放电，利用放电瞬间的突变电压信号在故障点与测试点间来回反射的特征波形来判断实际故障距离。4.“高压闪络法”测试高阻故障时，应准备一台能产生100KV或更高的冲击高压的发生器和一个电流信号传感器。先将冲击高压的输出端接到故障相上，将电流信号传感器放在高压发生器与系统地的连线旁。冲击高压法现场测试接线如图六所示。5.在显示屏幕上，采样方法选择“高压闪络法”，然后按采样键。面板工作指示灯转换到“冲闪”，此时表明系统已进入等待测试状态。测试界面如图七所示。现在可升高电压使球隙闪络放电，若故障点在此冲击高压的作用下产生闪络击穿，屏幕上将采集到输电线路上电波来回反射的全过程波形。每当冲击高压放电一次，仪器将采集一次波形。适当调节“输入振幅”电位器和“垂直位移”电位器，也可同时调节屏幕上的“波形扩展”、“波形压缩”键和“波形”键，使波形便于观察分析即可。将个游标移到回波的起始拐点，将第二个标移到第二个回波的起始拐点。此时屏幕上显示的数值即为此输电线路测试点到故障点的距离。6.如认为所测波形及数据有保留价值，按动”保存”键，屏幕中间将弹出“保存”文档资料界面。确认“保存”可将此次所采集的波形数据存入仪器内。
科技创新是天正华意电气设备(宿州市分公司)永续发展的不竭动力，公司有着一支强大的 配电终端测试仪技术科研团队，公司数个以研究生为主的 配电终端测试仪项目研发团队不断取得技术上的进步。可以期待… 谢谢您，我们的朋友与伙伴，一路走来对公司的支持与鼓励！感恩的心，感谢有您！ 将以更多符合社会期待的 配电终端测试仪产品回报客户和社会！

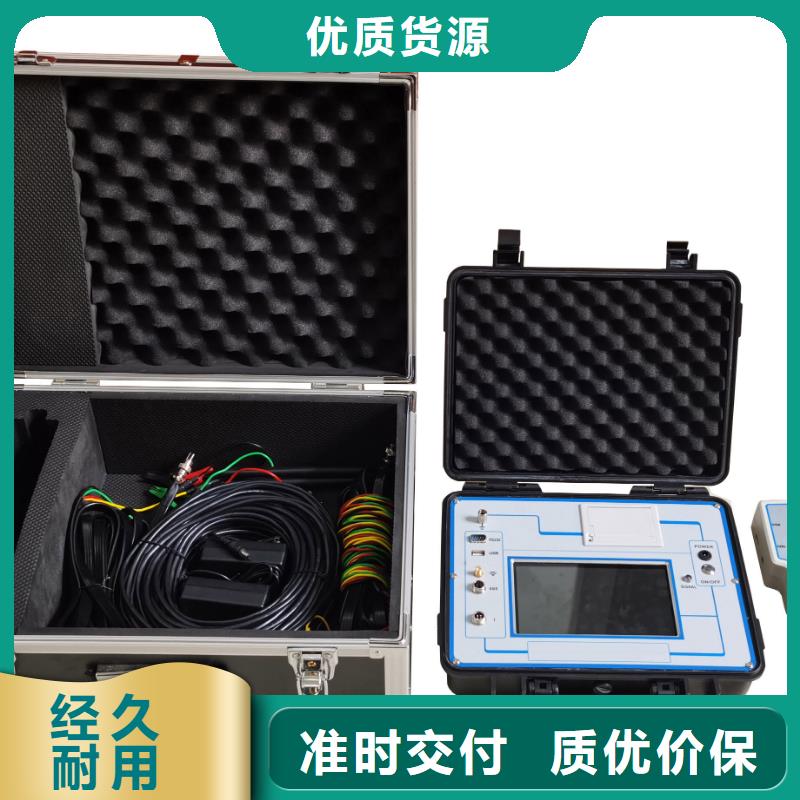

异频线路参数测试仪从以上分析我们不难看出：1、接地线路的零序电流应该是所有线路中值的。2、接地线路的零序电流方向明显不同于其他未接地线路，相位相差180度。这两个结论作为接地选线装置的原理依据，我们称之为“相对原理、双重判据”。单源多线路中性点不接地系统单相接地时电压电流分析图（a）系统图 （b）非故障线路1电流与母线电压相量图 （c）故障线路电流电压相量图根据上图分析，可以得出以下几点结论：（1）在小电流系统中发生单相接地故障时，不存在负序电压分量，只有正序电压和零序电压分量。单相接地短路时出现的故障电流为电容电流。因各序电流在线路上形成的压降很小，可以忽略不计，所以正序网络中阻抗为零，负序网络中阻抗也为零，零序网络中仅有对地电容，即电容电流就是零序电流（2）在中性点不接地的电网中发生单相接地故障时，故障相对地电压为零，非故障相对地电压为电网的线电压，电网出现零序电压，它的大小等于电网正常工作时的相电压，但电网的线电压仍是三相对称的。（3）非故障线路3IO的大小等于本线路的接地电容电流。故障线路3IO的大小等于所有非故障线路3IO之和，也就是所有非故障线路的接地电容电流之和。（4）非故障线路的零序电流超前零序电压为90度；故障线路的零序电流滞后零序电压90度；故障线路的零序电流与非故障线路的零序电流相位相差180度。(5）接地故障处的零序电流大小等于所有线路（包括故障线路和非故障线路）的接地电容电流的总和，它超前零序电压为90度，由于单相接地的稳态故障电流比较小，有可能接近于或低于电流互感器容许电流的下限值，测量误差较大，同时，稳态故障电流在数值上可能与零序电流滤过器的不平衡电流值接近，很难区别。对消弧线圈接地系统，由于感性电流补偿，使故障线路稳态故障电流更小，甚至出现反相，给故障选线增加困难。
