【盆式橡胶支座】,抗拉球型钢支座优良工艺

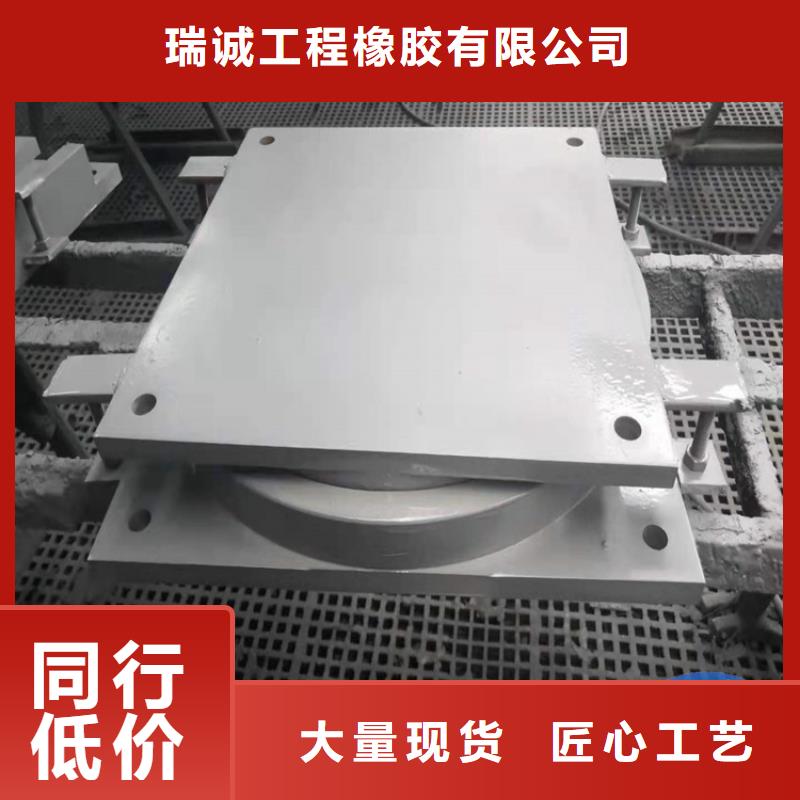

弹性盆式橡胶支座，在盆底中心部位出现了较大的应力，反而盆底边际部分的应力较小。当支座放置在混凝土上后，加载时盆底中心部位出现了较大的变形，因为变形的协调性使得盆底边际部分的变形较小，然后边际约束较小，盆底中心产生了较大的接触应力。 TXPZ弹性盆式橡胶支座承压后因为混凝土的弹性紧缩，支座盆底呈钟乳形变形。钢盆底板厚度越薄，钢盆中心的下沉变形越大，盆环上口向内侧的变形也越大。从不同底板厚度对应的位移等值线图中可以较明晰的看出。计算结果阐明，弹性固定盆式橡胶支座底板厚度对支座应力散布的影响不大。安装盆式橡胶支座选用套筒及锚固螺栓与墩、梁衔接，装置便利、更换简单。 盆式橡胶支座在结构设计、施工运用中是不可或缺的重要部件，因其受力集中，且需要活动(滚动或移动)，故相当于一个可动“关节”。盆式橡胶支座主要钢材选用Q345型热轧钢板，提高了支座整体受力性能；耐磨材料选用改性超高分子量聚乙烯，了支座的耐磨性能、滑动性能和使用寿命；优质材料的选用有效地减小了支座的结构尺寸，减轻了重量，降低了造价。

GPZ公路桥梁盆式橡胶支座在组装前应用丙酮或酒精将四氟板和不锈钢滑板擦洗干净,然后在四氟板储脂坑内注满5201-2硅脂。然后在安装地脚螺栓、预埋底柱及防尘罩。出厂时盆式橡胶支座检测完全符合JT391－1999《公路桥梁盆式橡胶支座》标准。盆式支座安装时宜将地脚螺栓穿入顶（底）板并旋入底柱内，顶（底）板与底柱之间垫上2mm厚的橡胶垫圈。底柱放入预留孔内，调整好支座平面位置和设计标高后，用环氧树脂砂浆填满预留孔。抗震盆式橡胶支座四脚高差不得大于2mm。当GPZ公路桥梁盆式橡胶支座安装就位后，应在顶、底板四周安装防尘罩。防尘罩不应影响支座的滑移与转动性能。抗震盆式橡胶支座出厂经检测符合JT391－1999《公路桥梁盆式橡胶支座》标准。公路盆式橡胶支座的性能及分类：A.双向活动支座：具有竖向转动和纵向与横向滑移性能，代号为SX。B.单向活动支座：具有竖向转动的单一方向滑移性能，代号为DX。C.固定支座：仅量有竖向转动性能，代号为GD。

GCPZ系列盆式橡胶支座一般由上支座板组件、耐磨板、活塞、导轨组件、橡胶垫、黄铜密封圈、橡胶密封圈、地盘组件及锚固组件等组成。盆式橡胶支座其余各构件由厂家配套提供(锚棒、锚栓等）。GCPZ 系列盆式橡胶支座采用精细化设计，对每个型号的每个部件均进行受力分析，确保支座受力且各部件具有同等的度，造价更为经济。支座竖向承载力、水平承载力系数为1.5;支座设计按照交通部相关标准及规范，同时参考铁路系统相关标准及要求，并满足欧洲规范设计标准。现有盆式橡胶支座产品在构造上进行了优化，构造更合理:固定型、单向型及双向型支座均设有预埋钢板结构，便于支座安装﹔支座采用锚棒、锚栓与混凝土连接，受力可靠，维护、更换方便;单向型支座采用中间导轨结构，支座滑动更顺畅。盆式橡胶支座采用新型锚栓结构，抗剪能力更强﹔混凝土接触面增设抗磨槽，传力更均匀；盆式支座选用新型防尘圈既保护橡胶垫又保护耐磨板，延长使用寿命﹔
