金属浮子流量计红外探头助您降低采购成本
更新时间：2025-06-05 02:50:11 ip归属地：中山，天气：阵雨转多云，温度：24-31 浏览次数:16 公司名称：上海 伍贺机电科技(中山市分公司)
| 产品参数 | |
|---|---|
| 产品价格 | 电议 |
| 发货期限 | 电议 |
| 供货总量 | 电议 |
| 运费说明 | 电议 |
| 范围 | 生产基地位于【上海】，供应范围覆盖广东省 广州市、深圳市、珠海市、汕头市、佛山市、湛江市、江门市、韶关市、惠州市、茂名市、汕尾市、东莞市、中山市、潮州市、肇庆市、梅州市、河源市、阳江市、揭阳市、云浮市 等区域。 |
伍贺机电科技(中山市分公司)在多年的实践中，积累了丰富的市场经验。公司从 吹扫装置产品出售到售后服务，进行层层把关。为客户提供放心 吹扫装置产品，公司坚持，以人为本，品质为先，持续改进的企业发展观。欢迎新老客户前来洽谈。
一、 结构和原理：
1、 本体
2、 测量管
3、 浮子
4、 表头
5、 磁耦合系统
6、 电气电缆
二、 技术参数：
测量范围 水 (20℃) 1～100000 l/h
空气（0.1013MPa20℃） 0.5～3000000 l/h
量程 比 10:1
精度等级 2.5级/4.0级
工作压力 Max 16MPa
介质温度 标准型 -40℃～+120℃
环境温度 -40℃～+80℃
连接口径与介质粘度 1/4”NPT, 3/8” NPT 1/2” NPT≤5mPa.s
3/4”NPT，1” NPT ≤250mPa.s
输 出 标准号:二线制4～20mA(24VDC供电)
供 电 24VDC±20%
连接方式 侧进测出型：1/4” NPT
下进上出型：1/4”NPT, 3/8”NPT, 1/2”NPT，3/4”NPT，1” NPT内螺纹，法兰，卡套等
电气接口 M8×1或用户提供规格
防护等级 IP65
防爆标志 本安型：ExiaIICT3～6
三、 选型说明：
| WHLF |
| |||||
| 流向 | V 下进上出、垂直安装，可选材质：304、316、Ni、Ti，可选连接：法兰，螺纹 | |||||
| H 侧进侧出、可选材质：304、316，可选连接：1/4”NPT | ||||||
| 接液材质 | R0 304 | |||||
| R1 316 | ||||||
| Ni HC-276 合金 | ||||||
| Ti 钛合金 | ||||||
| 止档及〇型圈材质 | 1 PTFE/Buna，四氟乙烯+丁晴橡胶 | |||||
| 2 PVDF/ Viton，聚偏氟乙烯+丁晴橡胶 | ||||||
| 3 PVDF/ Buna，聚偏氟乙烯+丁晴橡胶 | ||||||
| 4 PTFE/ Kalrez，四氟乙烯+全氟化橡胶 | ||||||
| 针阀 | A 无阀 | |||||
| N 进口阀门 | ||||||
| M 出口阀门 | ||||||
| 指示器及输出类型 | Z 指针指示 | |||||
| D 指针+4～20mA两线制（24V供电） | ||||||
| EK1 上限报警 指针双指示+三线制输出（24V供电） | ||||||
| EK2 下限报警 指针双指示+三线制输出（24V供电） | ||||||
| EK3 上下限报警 指针双指示+三线制输出（24V供电） | ||||||
| EK4 上限报警 指针双指示+二线制输出（8.2V供电） | ||||||
| EK5 下限报警 指针双指示+二线制输出（8.2V供电） | ||||||
| EK6 上下限报警 指针双指示+二线制输出（8.2V供电） | ||||||
| 口径 | 1 法兰 | |||||
| 2 螺纹 | ||||||
| 3 卡套 | ||||||
| 4 其它 | ||||||
|
| ||||||
上海伍贺机电科技有限公司专注研发、生产和销售各种高品质的流量、液位、压力、温度、阀门等在线测量仪器仪表、阀门配件及自动化控制系统。同时依托公司雄厚的技术优势，同世界知名的厂商合作，为客户提供产品定制和解决方案。
WOOHE恒流阀、吹扫装置、金属管浮子流量计、玻璃管浮子流量计、在线式红外测温仪、压力表、小流量调节针阀广泛应用于石油化工、钢铁、电子、电力、环保、造船、制药、食品等工业领域。公司自成立以来，致力于仪表和阀门的开发、生产、销售和服务。
在我们的技术工程师和研发人员的共同努力下，WOOHE不断拓展产品线，有能力根据客户的需求供应相关产品并提供技术支持。
遍及全世界的客户群体，是我们公司不断壮大的有力保障。

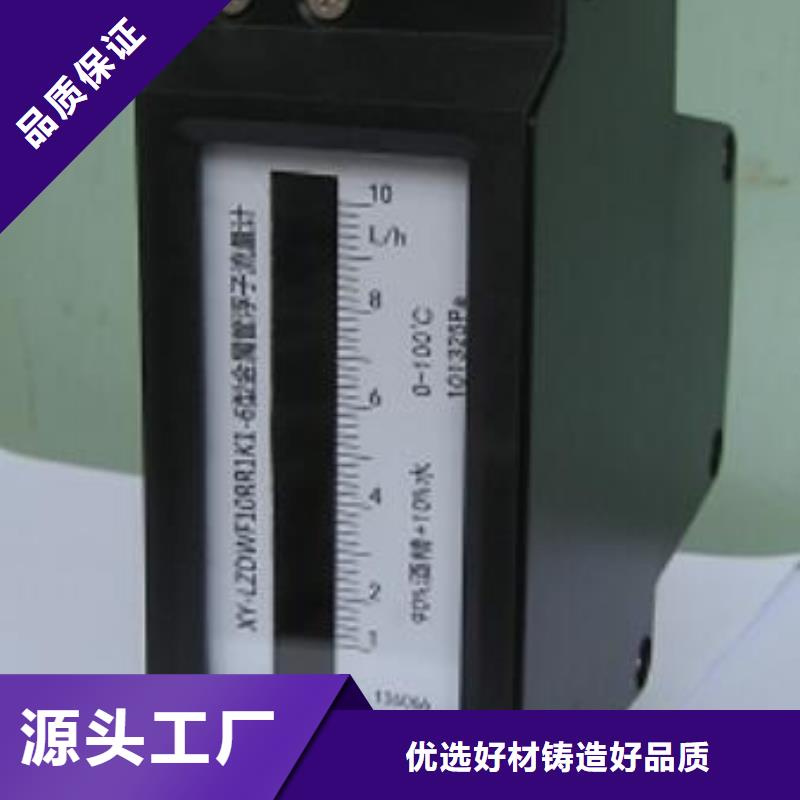

金属管浮子流量计
一、 概述：
1、 是基于浮子位置测量的一种磁耦合变面积流量仪表。
2、 小可测流量范围：0.1～1L/h（水）。
3、 适合介质：液体和气体。
4、 结构：全金属结构，304或316不锈钢钢、哈氏合金、钛材。
5、 特点：体积小（安装间距小为90mm-侧进侧出型）、压损小。
6、 量程比：10：1。
7、 输出：指针指示型、4～20mA远传输出型（24V供电）。
8、 防爆分类：普通型、本质型两种。
9、 流向：下进上出、侧进侧出两种。
10、 使用环境温度范围:-40 -- +80℃。
11、 精度:<±2.5%,温飘:< ±0.1%/10℃。
二、 结构和原理：
结构组成见右图：
1、 本体
2、 测量管
3、 浮子
4、 表头
5、 磁耦合系统
6、 电气电缆
原理：流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和号的远传输出。当被测介质自下而上流经测量管时，浮子受重力、浮力及流体流速对浮子垂直向上的推动力，三者平衡时，浮子即相对静止在某个位置，这个位置随浮子与锥管的环隙面积、流体流速而变化，浮子的位置即对应被测介质流量的大小。
一、 技术参数：
测量范围 水 (20℃) 1～100000 l/h
空气（0.1013MPa20℃） 0.5～3000000 l/h
量程 比 10:1
精度等级 1.5/2.5/4.0级
工作压力 Max 16MPa
介质温度 标准型 -40℃～+120℃
环境温度 -40℃～+80℃
连接口径与介质粘度 1/4”NPT, 3/8” NPT 1/2” NPT≤5mPa.s
3/4”NPT，1” NPT ≤250mPa.s
输 出 标准号:二线制4～20mA(24VDC供电)
供 电 24VDC±20%
连接方式 侧进测出型：1/4” NPT
下进上出型：1/4”NPT, 3/8”NPT, 1/2”NPT，3/4”NPT，1” NPT内螺纹，法兰，卡套等
电气接口 M8×1或用户提供规格
防护等级 IP65
防爆标志 本安型：ExiaIICT3～6
二、 选型说明：
| L25 |
| |||||
| 流向 | V 下进上出、垂直安装，可选材质：304、316、Ni、Ti，可选连接：法兰，螺纹 | |||||
| H 侧进侧出、可选材质：304、316，可选连接：1/4”NPT | ||||||
| 接液材质 | R0 304 | |||||
| R1 316 | ||||||
| Ni HC-276 合金 | ||||||
| Ti 钛合金 | ||||||
| 止档及〇型圈材质 | 1 PTFE/Buna，四氟乙烯+丁晴橡胶 | |||||
| 2 PVDF/ Viton，聚偏氟乙烯+丁晴橡胶 | ||||||
| 3 PVDF/ Buna，聚偏氟乙烯+丁晴橡胶 | ||||||
| 4 PTFE/ Kalrez，四氟乙烯+全氟化橡胶 | ||||||
| 针阀 | A 无阀 | |||||
| N 进口阀门 | ||||||
| M 出口阀门 | ||||||
| 指示器及输出类型 | Z 指针指示 | |||||
| D 指针+4～20mA两线制（24V供电） | ||||||
| EK1 上限报警 指针双指示+三线制输出（24V供电） | ||||||
| EK2 下限报警 指针双指示+三线制输出（24V供电） | ||||||
| EK3 上下限报警 指针双指示+三线制输出（24V供电） | ||||||
| EK4 上限报警 指针双指示+二线制输出（8.2V供电） | ||||||
| EK5 下限报警 指针双指示+二线制输出（8.2V供电） | ||||||
| EK6 上下限报警 指针双指示+二线制输出（8.2V供电） | ||||||
| 口径 | 1 法兰 | |||||
| 2 螺纹 | ||||||
| 3 卡套 | ||||||
| 4 其它 | ||||||
|
| ||||||
