电量波形记录仪

录波仪特性和技术参数1.2.1 软件功能与特点仪器具有功能强大的软件系统，软件系统实现的功能主要包括数据采集，数据压缩存储，波形分析与统计，图形绘制工具，频谱分析工具，波形组合运算工具，谐波分析，有效值计算，功率计算，三相对称性分析，相量图工具等。其特性可概括如下：1 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作2 可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作3 提供了频谱分析工具使用户可以方便的获取信号的频谱图形4 可以任意的选择信号作为X轴,Y轴绘制信号的关系曲线5 提供了谐波分析工具，可以对采集的信号进行谐波分析， 谐波次数为1024次6 组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算7 计算选定通道信号的有效值，功率8 对选定的三相信号进行功率和对称性分析9 绘制选定信号的相量图10通过软件选择通道信号类型：直流瞬时值或者交流有效值11 内置了发电机三相短路特性曲线，空载特性曲线，励磁系统扰动试验，灭磁时间常数，频率电压特性，甩负荷试验，自准同期试验的标准试验模板，软件自动计算试验结果参数。12仪器能够自动生成WORD试验报告，Excel试验报告13 试验报告对曲线进行自动标识，使试验报告制作实现完全自动化14 所有采样通道的名称和单位都可以重新定义15 各种试验的试验环境设置和仪器设置自动保存16 自动计算各种试验模板的试验参数17 简单方便的通道滤定方式18 使用U盘或移动硬盘等存储设备方便的导出试验数据19 Windows XPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀20 采用防抖动处理，避免用户错误操作

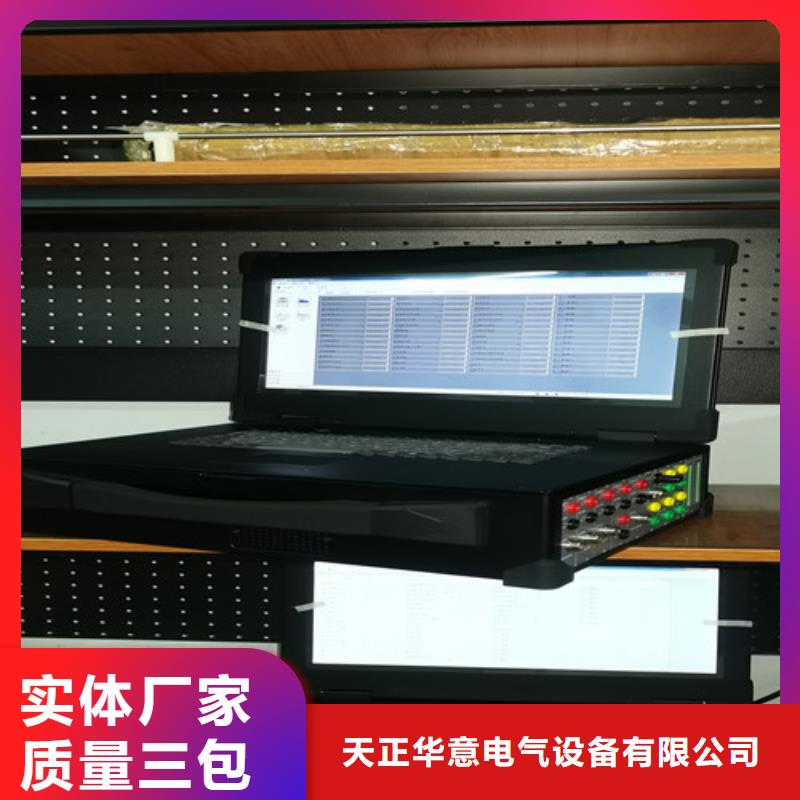

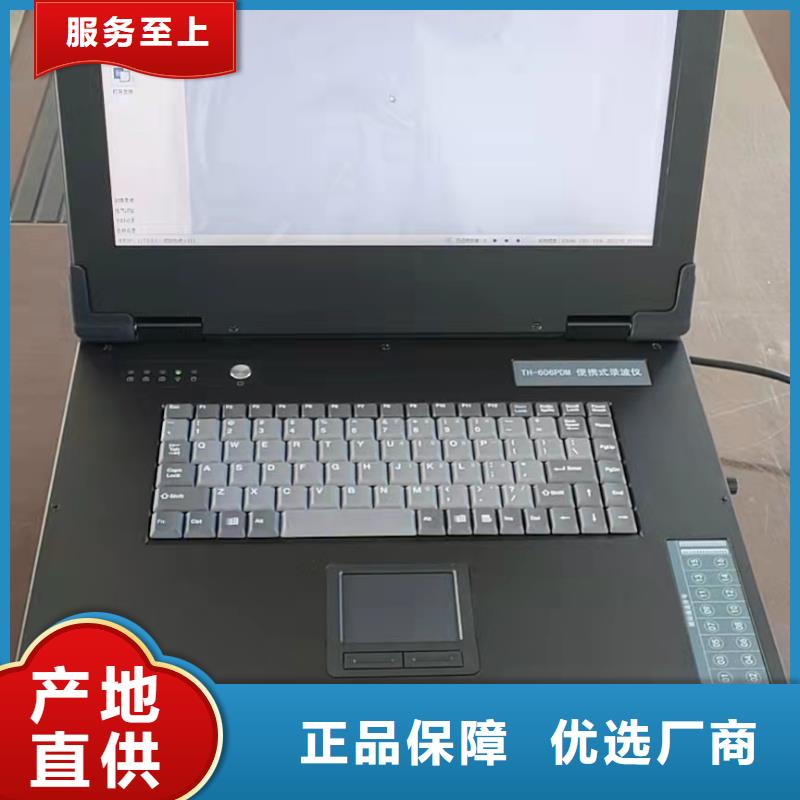

录波仪长时记录：装置实现了长时不间断地记录全部模拟量有效值及波形和开关量状态的长时记录稳态数据，为大范围、长过程、发展性故障的研究和分析提供了可靠的数据来源。稳态、暂态记录时间、采样频率可灵活设定；暂态数据可无缝嵌入稳态数据中，从而实现了稳态、动态、暂态数据的统一分析。TH-608CDM便携式故障录波器可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。二、技术指标 2.1 基本指标工作电源 交流电源 额定电压：单相220V，50Hz,允许偏差-15%～+15%直流电源 额定电压：220V，允许偏差-15%～+15%通道数 模拟量 32路开关量 16路派生量 24路同步采样频率 10 ～ 100K/s可选电气隔离耐压 隔离耐压3000VDC故障启动方式 模拟量 突变、过量、欠量开关量 变位（闭合、断开）派生量 突变、过量、欠量定时启动 每天、单次手动启动 本地、远程启动精度 模拟量越限量启动:优于2%；模拟量突变量启动：优于5%开关量：﹤1ms存储方式 自动循环存储，达到记录存储容量后，循环覆盖数据输出方式 USB移动盘，保存到硬盘，数据远传，Excel、COMTRADE打印输出通讯接口 网络：1个10/100Mbps 802.3u接口、2个USB接口硬件配置 显示屏: 10.1”262K色TFT显示屏；分辨率：1280×800机箱尺寸: 453 (宽) ×235(高)×425(深)硬盘240GB，内存4GB重量 14kg含铝合金包装箱)正常工作 大气条件 环境温度 -5 ～ +45℃ 相对湿度 5 ～ 95%大气压力 80 ～ 106kPa
