以下是:高压开关测试仪电力电气测试仪器交货准时的图文介绍
天正华意电气设备(池州市分公司)专业生产销售 配电终端测试仪。天正华意电气设备(池州市分公司)严格执行“精益求精，增强顾客满意；精益求进，实现持续发展”的质量方针，建立起完善的售前咨询、售后回访服务体系，真诚地与用户建立起长期密切合作关系。优异的产品和卓越服务受到广大用户的青睐与国内外广泛赞誉，成为z u i值得尊敬和信赖的合作伙伴。天正华意电气设备(池州市分公司)始终坚持“诚信立业，追求卓越，合作共赢，共同发展”，竭诚欢迎各界朋友来厂参观指导，洽谈业务。我们愿与您携手共进，互惠双赢，共创未来！
高压开关测试仪仪器特点：⑴、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。⑵、高速热敏打印机，方便现场打印测试数据。⑶、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供AC/DC15～260V可调电源，电流20A。手调整定分、合闸线圈的动作电压值。⑷、配备直线传感器、旋转传感器以及支架、专用固定多功能接头，安装极为方便，简捷。 ⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。⑹、开关动作一次，得到所有数据及图形。⑺、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。⑼、同时可测6路金属触头断口、3路主断口和3路辅助断口。⑽、内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。⑾、内部抗干扰电路可满足500KV变电站内可靠使用。三、主要技术参数：1．时间测量：6路 固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期之差合闸（分闸）弹跳时间（弹跳次数）内触发测试范围：0.01ms～20000ms，999ms内分辨率：0.01ms。外触发测试范围：0.01ms～200s，999ms内分辨率：0.01ms。在1000ms以内准确率：0.05％±1个字2．速度测量：刚分（刚合）速度指定时间段（行程段或角度段）平均速度3. 测速范围：1mm传感器 0.01～25.00m/s，0.1mm传感器 0.001～2.50m/s360°角度传感器 1周波/ 0.25°4．行程测量：动触头行程（行程）接触行程（开距）超行程过冲行程或反弹行程5. 测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。360线传感器：360о，测量范围：0-1000mm，分辨率:0.25о。6.仪器电源：AC220V ± 10％；50Hz ± 2％7．交直流电源输出:DC15～260V连续调，DC110V≤30A（短时），DC220V≤ 20A(短时)。
高压开关测试仪外触发触发电压：AC/DC10-300V，电流≤120A9. 隔离开关测量范围：⑴、电压输出：DC15～260V（可调）；⑵、电源输出时间：0.01-20秒（可设置）；⑶、断口信号采集时间为200秒；⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数10．主机体积：500×400×190mm11．使用环境： -20℃~＋50℃12．相对湿度：≤90％四、术语定义：、三相不同期：指开关三相分（合）闸时间之间的及小值差值。、同相不同期：指六断口以上的开关，同相断口的分（合）闸时间差。、弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即次接触到完全接触间的时间）。、分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。、合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。、重合闸时间：重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。、刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言是合闸前10ms内的平均速度。、开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。、分（合）闸速度：指分（合）闸瞬时速度中的值，一般来说，该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。、分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。五、仪器面板介绍：断口信号：测量6个主触头、3个主触头和3个辅助锄头的合（分）闸时间、不同期、弹跳时间、弹跳次数等参数。电压调节旋纽：调节所需要的测量电压，AC/DC10-270V。分合直流输出：是指仪器输出DC15～260V可调直流电源，进行分、合闸操作。分合交流输出：是指仪器输出DC15～260V可调交流电源，进行分、合闸操作。

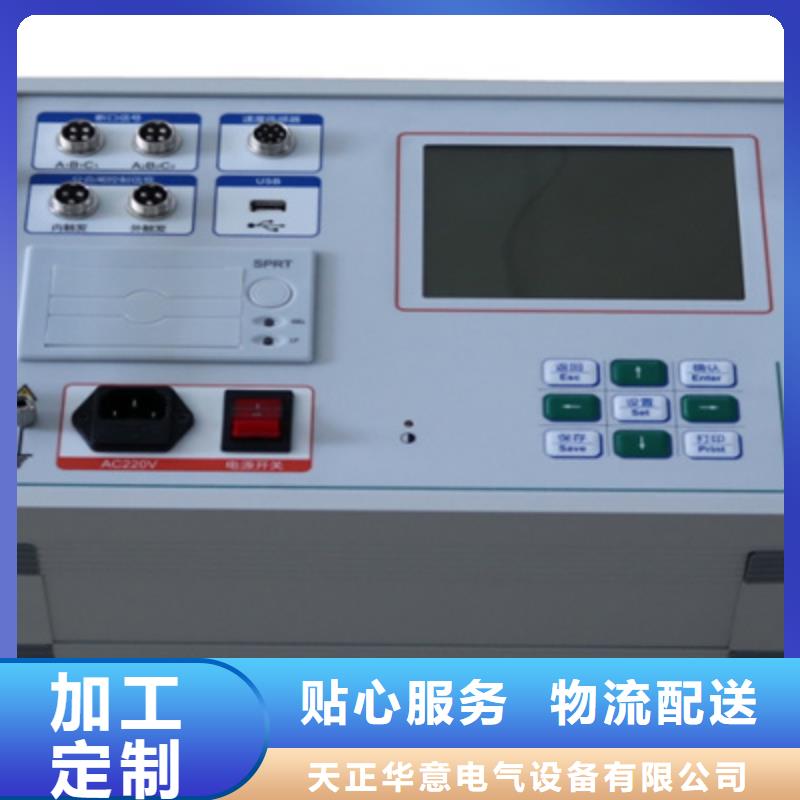

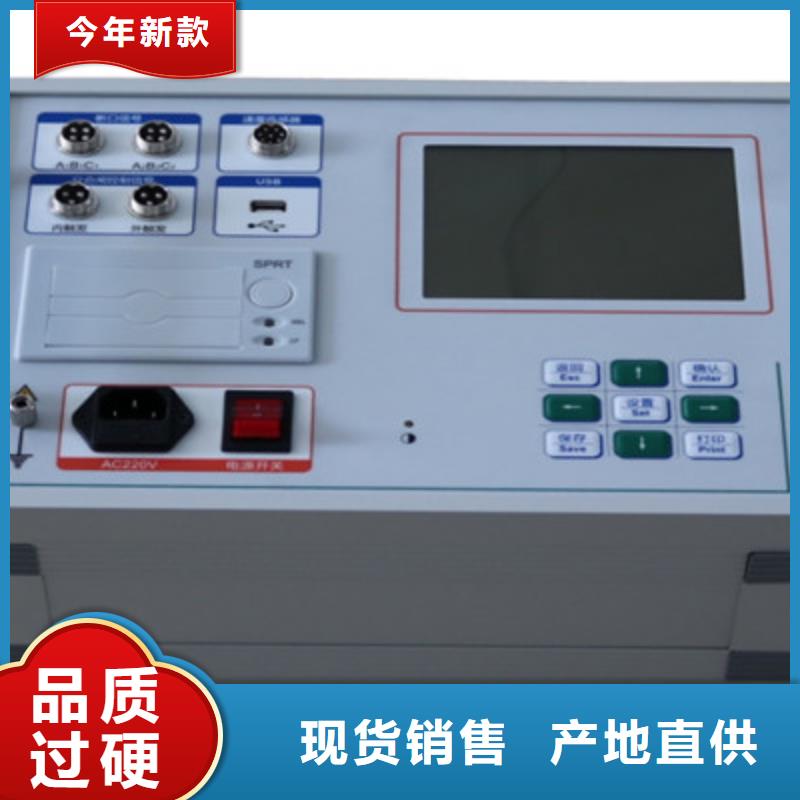

高压开关测试仪术语定义三相不同期：指开关三相分（合）闸时间之间的及小值差值。、同相不同期：指六断口以上的开关，同相断口的分（合）闸时间差。弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即次接触到完全接触间的时间）。、分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。、合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。、重合闸时间：重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。、刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言是合闸前10ms内的平均速度。、开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。、分（合）闸速度：指分（合）闸瞬时速度中的值，一般来说，该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。、分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。仪器面板介绍：金属触头测试端口：测量12个主触头、6个主触头和6个辅助锄头的合（分）闸时间、不 同期、弹跳时间、弹跳次数等参数。内触发：是指仪器输出DC30～260V可调直流电源，默认为DC220V，进行分、合闸操作。外触发：不使用仪器内部直流电源，而是采集断路器分（合）闸线圈的电压信号（交流、直流均可）为触发的方式。主要针对合（分）闸线圈电流很大仪器无法驱动的断路器使用，如 老式的少油断路器、单线圈的永磁断路器等。合闸电阻测试端口：测量带合闸电阻触头断路器专用。石墨测试通讯接口：测量石墨开关触头断路器专用。接地柱：现场做实验时，请先接好接地线。速度传感器接口：连接直线传感器和旋转传感器以及传感器的接口。打印机：现场打印所测量数据。触摸彩色液晶屏：触摸操作，参数设置、测量、数据等显示。六、断口线、合分闸控制、传感器安装方式：6.1.断口接线方式：该仪器共设二个断口测试输入接口，每个断口共四线，分别为A1(黄线)、B1(绿线)、C1(红线)接三相动触头端，GND(黑线)静触头（三相短接），总共可对六断口的断路器(开关)的测试取样。下图中以三断口和六断口断路器连接为例，断口测试输入接口都用上，连接方式为：A1、A2、接断口输入的黄线，B1、B2接断口输入绿线，C1、C2接断口输入红线，对于三相三断路器连接就只需用前一个断口测试信号输入接口，其中A1断口为主断口。
高压开关测试仪 双端接地开关特性测试仪一、概述随着社会的发展，人们对用电的可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的运行。机械特性参数是判断断路器性能的重要参数之一。
