您可能对莆田本地以下产品新闻也感兴趣
更新时间：2025-05-29 04:39:49 ip归属地：莆田，天气：小雨转晴，温度：19-23 浏览次数:14 公司名称： 纵横机械制造(莆田市分公司)
| 产品参数 | |
|---|---|
| 产品价格 | 108 |
| 发货期限 | 电议 |
| 供货总量 | 电议 |
| 运费说明 | 电议 |
| 厂家/产地 | 纵横机械/洛阳 |
| 主要材料 | 橡胶 |
| 生产工艺 | 热硫化或冷粘 |
| 产品规格 | 按要求订做 |
| 断裂强度 | 17 |
| 扯断伸长率 | 550 |
| 衬里硬度 | 60±5 |
| 定伸应力 | 10 |
| 剥离强度 | 7 |
| 磨耗减量 | 0.1 |
| 应用领域 | 矿山、电力、冶金、化工等 |
| 连接方式 | 法兰连接 |
纵横机械制造(莆田市分公司)目前已经拥有专业的设计团队，致力于将 不锈钢衬塑管向新型化，推进的同时，增加 不锈钢衬塑管的环保性能。并承诺以专业的安装团队和完善的售后服务体系，让您足不出户享受周到服务。
硫化制造技术要求：
1）安装硫化封头后：
密封面的衬胶层及密封圈须用模压硫化工艺生产。不应有径向贯通划痕。
硫化封头密封性好，须能保压0.6MPa以上。
2）硫化三要素：
按照作业指导书规定时间、温度、压力硫化，硫化工作必须严格依照材料的硫化曲线进行操作。
3）内衬固化后：
固化橡胶检验和接收后，紧接着要进行修整。应当磨去瑕疵和表面杂质以得到光滑、规整的表面。
粘接强度硫化试样及检验：
为了质量控制之目的，应随同正在安装内衬的高压蒸气负载的管子准备一个衬有橡胶并且粘接同一批次生胶板，备用检测粘接强度。粘接强度大于12KN/m，检验方法按GB/T 15254-2014 《硫化橡胶与金属粘接180°剥离试验》的规定执行。
外防腐技术要求（根据甲方要求实施）
1）钢管外壁处理
钢材表面油污，采用喷砂除锈，达到Sa 2.5级（SSPC称近白级），Sa 2.5级正式名称为：“非常彻底的喷射或抛射除锈”，其定义为：钢材表面应无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，任何残留的痕迹应仅是点状或条纹状的轻微色斑。
2）三油两布，定型胶、刷胶、缠带。
3）GB 50268和SY/T 0447的要求，对防腐层进行外观、厚度、漏点和粘结力检验。外观、厚度、漏点应在防腐层实干后、充分固化前检验，粘结力可在实干或固化后检验

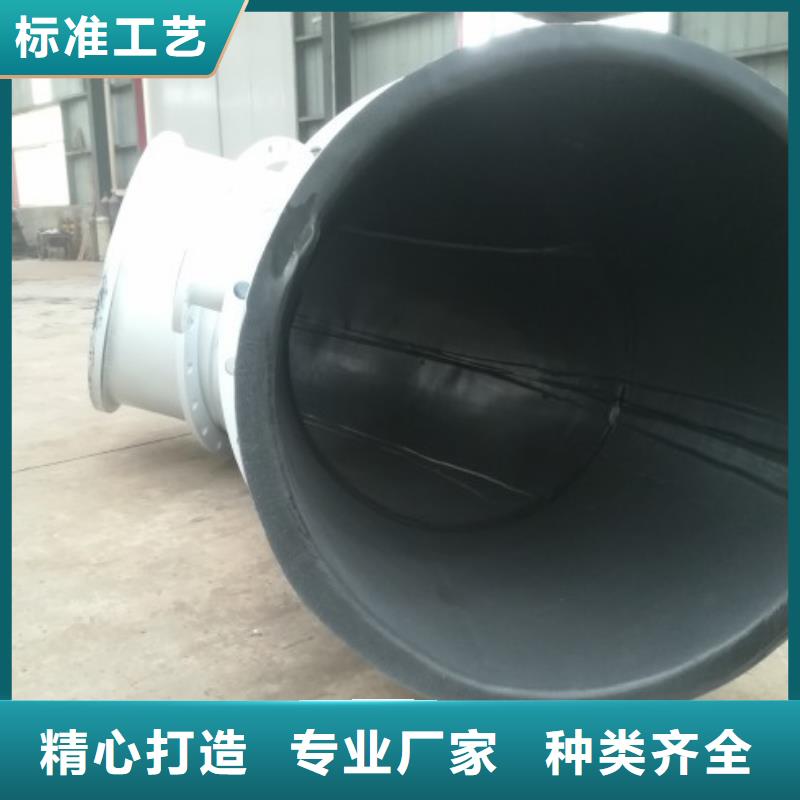

石膏浆液管道是采用钢管作骨架材料，以耐磨、防腐、耐热等性能优异的橡胶作为衬里层，利用橡胶的高弹性、高气密性、耐冲击性、耐磨性、耐候性、耐辐射性、耐化学介质性和吸收振动等独特性能，使用高性能的粘合剂经特殊工艺复合硫化成型，产品具有高耐磨、耐水锤冲击、耐酸碱盐腐蚀、抗高温、缓结垢、粘接强度高、运行阻力小、输送介质广、使用寿命长、节电节材等优点，减小输送介质对管壁的冲击磨损，广泛应用于冶金、电力、化工、石油、煤炭、水泥等行业的输送温度在-30℃～+150℃之间，既有磨损又有腐蚀的介质的管路设备。
钢橡复合管道的检验
（1）原材料检验
使用的所有原材料都必须有合格证，要求具有出厂材质单，并在入厂后进行检验，在确认其化学成份和主要性能符合产品要求后再进行投产使用。
（2）静压强度检验（检测）：
衬胶复合管道及管件衬胶前耐压试验和衬胶后气密性试验的要求应符合图纸规定技术要求。
1）耐压强度检验：
耐压强度检验按照设计压力的1.25倍进行水压，水压保持十分钟以上为合格。
2）气密性检验
衬胶复合管道及管件衬胶后进行气密性试验。气压保持十分钟以上为合格。
（3）尺寸及制造公差检验：
检验仪器及允差；钢管壁厚：用游标卡尺测量； 直径：用游标卡尺测量； 长度：用钢卷尺测量； 端面垂直度、支管垂直度：用直角尺和钢直尺潮量； 防腐层厚度：涂层厚度仪； 仪器精度：测厚仪、游标卡尺、钢卷尺、钢直尺的分度值应分别达到0.01mm、0.02mm、1mm、1mm。
